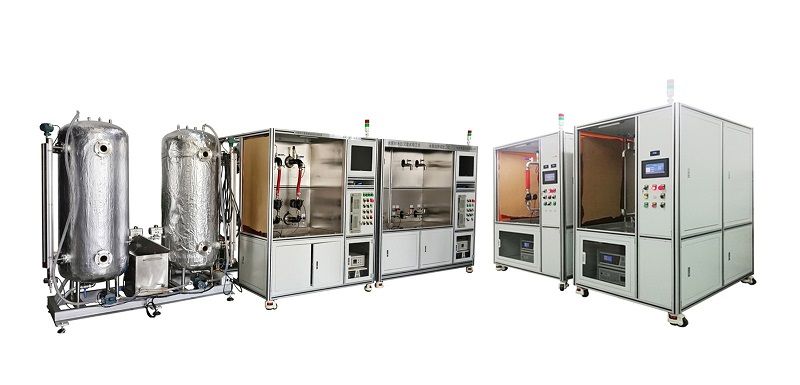

电子泵测试系统成功交付

1、产品概述

泵测试系统，用于测量泵的各种性能，设备包括：耐磁性物质试验台、耐连续运行试验台、耐水压交变

试验台、耐介质高低温试验台等，仪器具有测量数据储存及输出功能，试验台需要具有漏水报警、电流

突变报警功能。

本技术要求参考标准主要为：T/CECS 10003-2017 《供暖器具用屏蔽式循环泵》，具体试验要求以标

准要求为准。

2、测量产品零件（不限于该类型结构）

循环泵、汽车电子水泵。

3、测量项目与要求

3.1耐磁性物质试验台：

3.1.1耐磁性物质： 在额定电压及频率下,在运行介质中加入质量比为2‰的 Fe3O4(最长边长度不大于

0.4mm)后启动循环泵,循环泵在额定输入功率下运行,每间隔24h 增加质量比为 0.33‰ 的 Fe3O4,直到

系统内Fe3O4 的质量比达到8‰时停止添加,继续运转24h后,停止运行。

3.1.2 杂质试验：按规定加入杂质进行运行试验。

需要工位： 1工位，主管路DN32,通过可以灵活更换的变径兼容DN15、DN20、DN25、DN32。两个试

验需要分开进行。

3.2 耐连续运行试验台

试验台需要达到的功能： 变频泵在额定电压及频率、最大输入功率下,连续运行2000h。试验后进行流量

和扬程试验。

需要工位： 2工位，主管路DN32,通过可以灵活更换的变径兼容DN15、DN20、DN25、DN32。

3.3耐水压交变试验（可做启停试验）

3.3.1耐水压交变：循环泵在不通电状态,介质温度维持在75℃~85℃,在1.5倍最大允许工作压力下维持10s,

然后2s时间内将压力降到0.05MPa后维持10s,再在2s时间内将压力升高到1.5倍最大允许工作压力,为1次循

环,如图3所示。试验次数为10万次。

需要工位： 2工位，在1和2工位进行。主管路DN32,通过可以灵活更换的变径兼容DN15、DN20、DN25

、DN32。

3.3.2 启停：在额定电压及频率下,介质温度维持在75 ℃~90 ℃,最大允许工作压力下,循环泵在额定输入功

率下运行,运行15s后停止15s为1次循环,试验次数为10万次。

需要工位： 2工位，在3和4工位进行。主管路DN32,通过可以灵活更换的变径兼容DN15、DN20、DN25、

DN32。

3.4耐介质高低温运行试验（包括耐高温运行试验、耐低温运行试验）

3.4.1 耐介质高低温：在额定电压及频率下,介质高温温度不低于90 ℃、低温温度不高于10 ℃;循环泵在额

定输入功率下运行,当温度传感器检测到循环泵出口水温达到90 ℃~92 ℃后,切换为低温水循环,当温度传感

器检测到循环泵出口水温达到8 ℃~10 ℃后,切换为高温水循环,为1次循环。水温从高温降低到低温的时间

小于60s,水温从低温升高到高温时间小于60s;循环次数为15000次。

需要工位： 2工位，在1和2工位，主管路DN32,通过可以灵活更换的变径兼容DN15、DN20、DN25、

DN32。

3.4.2 耐高温：变频泵在额定电压及频率、最大输入功率、最高介质温度和最高环境温度下,连续运行48h。

试验后进行流量和扬程试验。

需要工位： 1工位，主管路DN32,通过可以灵活更换的变径兼容DN15、DN20、DN25、DN32。

3.4.3 耐低温：变频泵在额定电压及频率、最大输入功率、最低介质温度和最低环境温度下,连续运行48h。

试验后进行流量和扬程试验。

需要工位： 1工位，主管路DN32,通过可以灵活更换的变径兼容DN15、DN20、DN25、DN32。

4、试验台主要要求

4.1可移动性                     具备可移动性，方便更换场地

4.2尺寸                         φ1.5-φ12mm

4.3电源                          具有交直流电源

4.4 密封                          各试验台储水罐及管路不能泄漏，交货前需要做密封测试，测试过程中不能发

生泄漏
