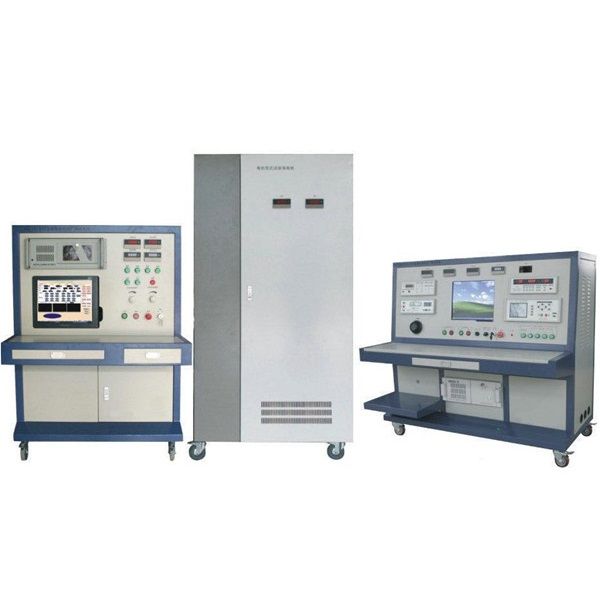

电机测试系统是一种用于评估电机性能和质量的重要工具。通过对电机进行全面的测试，可以确保其能够在各种条件下安全、可靠地运行。今天易登小编跟大家说说电机测试系统设计方案组成与类型是怎样？

一、电机测试系统的设计方案组成：

主要有：测试电源、测试负载装置、测量仪表、控制与操作系统、数据采集与分析系统、辅助设备，下边就说说这些部件都有哪些的功能：

1、测试电源

测试电源是电机测试系统的核心组成部分，用于为电机提供稳定的电力支持。它通常具备调节电压和频率的功能，以满足不同电机测试的需求。此外，测试电源还应具备过载保护和短路保护等功能，以确保电机测试过程的安全性。

2、测试负载装置

测试负载装置用于模拟电机在实际运行中所承受的负载。根据电机的类型和应用场景，可以选择不同的测试负载装置，如转矩负载、质量负载、电阻负载等。此外，还可以通过控制负载装置的电流、转矩等参数，实现对电机性能的精确测试。

3、测量仪表

测量仪表用于对电机的各项参数进行实时监测和记录，如电压、电流、转速、功率、温度等。根据测试需求，可以选择合适的测量仪表，如电压表、电流表、转速计、功率计、温度传感器等。测量仪表应具备高精度和高可靠性，以确保测试结果的准确性。

4、控制与操作系统

控制与操作系统是整个电机测试系统的指挥中心，负责对整个测试过程进行控制和操作。它应具备自动化和智能化的功能，可以根据设定的测试流程自动完成电机测试。此外，控制与操作系统还应具备安全保护功能，如急停按钮、过载保护等，以确保测试过程的安全性。

5、数据采集与分析系统

数据采集与分析系统负责对测试过程中产生的数据进行采集、存储和分析。这些数据包括电机的电压、电流、转速、功率、温度等参数，以及测试过程中的时间、温度、环境湿度等信息。通过对这些数据的分析，可以获得电机的性能曲线、效率曲线、寿命评估等信息，为电机的优化设计和改进提供依据。

6、辅助设备

除了上述主要组成部分外，电机测试系统还需要一些辅助设备，如用于固定电机的支架、用于连接电机的电缆和接头、用于保护人员的安全防护装置等。这些辅助设备应根据实际测试需求进行选择和配置。

二、电机测试系统类型：

根据电机的类型和应用场景，常见的电机测试系统类型包括以下几种：

1、直流电机测试系统

直流电机测试系统主要用于对直流电机的性能进行全面检测。该系统具备调节直流电源的电压和电流功能，以模拟不同负载条件下的电机运行状态。此外，该系统还可以对电机的转速、转矩、效率等参数进行精确测量。

2、交流电机测试系统

交流电机测试系统主要用于对交流电机的性能进行全面检测。该系统具备调节交流电源的电压、频率和相位等功能，以模拟不同负载条件下的电机运行状态。此外，该系统还可以对电机的电流、转速、转矩等参数进行精确测量。

3、伺服电机测试系统

伺服电机测试系统主要用于对伺服电机的性能进行全面检测。该系统具备调节直流电源的电压和电流功能，同时还可以对电机的转速、转矩、位置等参数进行精确测量和控制。此外，该系统还可以对伺服驱动器进行检测和调试。
